碳纖維預(yù)浸料是用來制作各種形式碳纖維制品的基礎(chǔ)，選擇質(zhì)量良好性能穩(wěn)定的碳纖維預(yù)浸料是從業(yè)人員需要具備的技能之一。來看看目前碳纖維預(yù)浸料的基礎(chǔ)分類，在了解一下一款好的碳纖維預(yù)浸料需要具備哪些特點(diǎn)吧。

    碳纖維預(yù)浸料的基本分類常識

    碳纖維預(yù)浸料可以根據(jù)不同的角度劃分為不同種類，其中碳纖維物理形狀、寬度、樹脂基體和固化溫度可以分為接近10種。

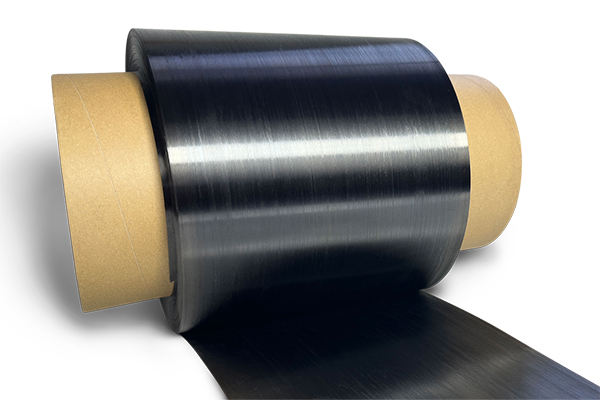

    1、碳纖維物理形狀：可分為單向碳纖維預(yù)浸料和織物碳纖維預(yù)浸料，織物碳纖維預(yù)浸料可具備多個方向的抗拉強(qiáng)度，綜合性能更好，而且具備橫紋或斜紋的外觀；

    2、寬度：可分為寬帶碳纖維預(yù)浸料和窄帶碳纖維預(yù)浸料，廠家根據(jù)自身加工產(chǎn)品的不同進(jìn)行選擇；

    3、樹脂基體：可分為熱固性碳纖維預(yù)浸料和熱塑性碳纖維預(yù)浸料，目前市面使用的碳纖維預(yù)浸料多以熱固性為主，熱塑性碳纖維預(yù)浸料的融合難度較大，但綜合性能上更好；

    4、固化溫度：可分為低溫固化碳纖維預(yù)浸料、中溫固化碳纖維預(yù)浸料和高溫固化碳纖維預(yù)浸料，固化溫度的不同取決于應(yīng)用環(huán)境溫度的實(shí)際需求。

    好的碳纖維預(yù)浸料是什么樣的？

    作為碳纖維制品生產(chǎn)廠家的采購人員或技術(shù)人員，需要掌握判斷碳纖維預(yù)浸料好壞的識別能力。像目前使用較多的熱固性碳纖維預(yù)浸料是需要低溫存儲的，如果存儲不到位，可能會出現(xiàn)性能失效的問題。

    1、樹脂基體和增強(qiáng)體的匹配性好，增強(qiáng)體表面經(jīng)過處理后和樹脂基體具有良好的相容性，以使得復(fù)合材料有優(yōu)良的層間強(qiáng)度。

    2、具有適當(dāng)?shù)恼承院弯伔笮?，碳纖維預(yù)浸料的粘性是指在一定溫度下自身互相粘貼的能力，同一片預(yù)浸料，溫度低可能失去粘性，溫度高又有粘性，溫度相差大約5℃，粘性就會有明顯變化。粘性不宜太大，以便于鋪層有誤時可以分開重新進(jìn)行鋪貼而預(yù)浸料又不至于被損壞；粘性也不能太小，以使得在工作溫度下兩塊預(yù)浸料能粘貼在一起不至于分開。

    3、樹脂含量偏差應(yīng)盡可能低，至少控制在±3%以內(nèi)，以保證復(fù)合材料纖維體積含量和力學(xué)性能的穩(wěn)定性。

    4、揮發(fā)分含量盡可能小，一般在2%以下，以降低復(fù)合材料中的孔隙含量，提高復(fù)合材料的力學(xué)性能，而主要承力構(gòu)件預(yù)浸料的揮發(fā)分含量要求控制在0.8%以下。

    5、具有較長的貯存壽命，通常要求室溫下的粘性貯存期大于1個月，-18℃下大于12個月，以滿足復(fù)合材料鋪貼工藝和力學(xué)性能要求。

    6、固化成型時有較寬的加壓帶，即在較寬的溫度范圍內(nèi)加壓，都可以得到滿意的復(fù)合材料構(gòu)件而對性能無明顯影響。

    7、有適當(dāng)?shù)牧鲃佣?，流動度表示預(yù)浸料在一定溫度和壓力下成型過程中樹脂流動或遷移的能力，它與樹脂的粘度和預(yù)浸料中樹脂含量有關(guān)系。預(yù)浸料中樹脂含量越高，粘度越小，樹脂流動度越大。

    碳纖維預(yù)浸料自身性能決定了碳纖維制品的性能上限，了解碳纖維預(yù)浸料的劃分種類，學(xué)會判斷碳纖維預(yù)浸料的好壞，可以一定程度上提高碳纖維制品的良品率。

    文章轉(zhuǎn)載說明：本文由智上新材料原創(chuàng)編輯發(fā)布，版權(quán)所有，未經(jīng)允許不得轉(zhuǎn)載。
